地漏是建筑排水系統的重要組成部分，現有地漏產品多種多樣，性能各不相同，本文針對7種常用的地漏，按行業標準《地漏》CJ/T186-2003以下簡稱“地漏標準”）的要求對選取7種地漏進行水封深度、箅子與可調節段測試、較小排水流量測試、自清能力測試、水封穩定性等主要性能進行測試和分析，旨在為地漏性能判定提供依據。
1常用地漏主要性能測試
在建筑排水系統中，地漏是重要的排水器具，本文根據“地漏標準”的有關規定，對市面上經常使用的7種地漏的主要性能進行實驗檢測和分析。
1.1水封深度、箅子與可調節段測試

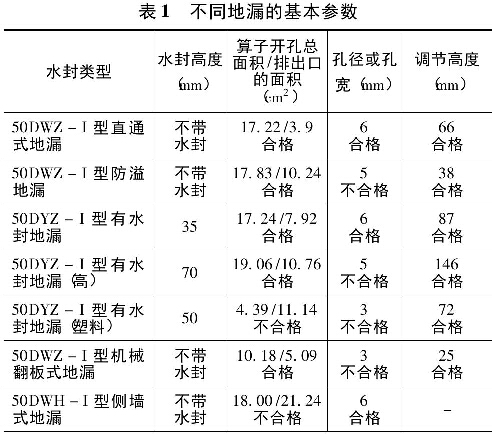

“地漏標準”規定：“有水封地漏的水封深度應不小于50mm；地漏箅子開孔總面積應不小于排出口斷面面積，孔徑或子L寬宜為6mm~8mm；調節段的可調節高度應不小于20mm，并應有調節后的固定措施”。本次測試采用精確至0.02mm的游標卡尺測量每個子L隙尺寸并根據孔隙個數計算箅子總面積，采用精確至1.Omm的鋼直尺測量地漏較大調節高度，表l為測試結果。
2.2排水流量測試

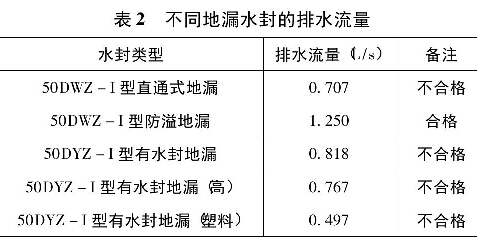

“地漏標準”規定：dn50的地漏用于地面排水的較小排水流量為1.01／s。本次測試中，對于地漏水封的排水流量測試方法為將地漏裝置放置于水槽排水口處，當水槽排水淹沒水深恒定在15mm時，用流量顯示器直接讀出進水流量，其數值即為地面排水流量。重復兩次，兩次誤差值不很過50mL／s時，以兩次平均值作為測試結果，測試結果顯示在表2中。
2.3自清能力測試

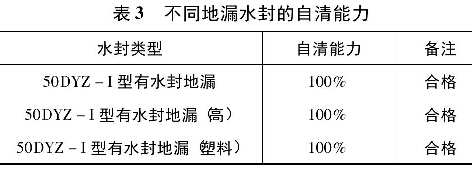

“地漏標準”有關規定，對于地漏自清能力的測試應先確認水封深度，而后將30個直徑4mm尼龍球（密度1.10~1.15Kg／dm3)放入地漏的水封部分。堵住試驗裝置的水槽排水口，倒入5.01水。拔出排水塞，待全部水排出后，計算排出地漏的尼龍球數。重復三次計算平均值，排出的尼龍球越多表明水封地漏的自清能力越女子。“地漏標準”規定：不可拆卸清洗的有水封地漏自清能力應大于90%，可拆卸的有水封地漏自清能力應大于80%。實驗結果如表3所示。
2.4水封穩定性測試

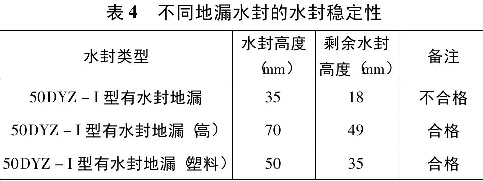

“地漏標準”規定水封穩定性測試為管道內壓力在400±lOPa并維持lOs，有水封地漏的剩余水封高度應不小于200mm。圖2為檢測地漏水封剩余高度的實驗裝置。實驗開始時，該裝置底部球閥關閉，由上部橫支管進水，此時，壓力表顯示正讀數。而后，關閉進水橫支管上的球閥，中止進水，打開底部球閥使水流出，此時壓力表顯示負讀數。由于所選部分地漏比較特殊，無法安裝測試，所以從中選出表4所列3種地漏進行測試。
確認水封地漏的水封深度后，利用圖2中裝置，讓地漏中的水封高度達到較大值，而后使管道中產生負壓，并保持在（一400+10）Pa，持續l0s。裝置通氣，待水封穩定后，取出地漏，測量剩余水封高度，其結果顯示在表4中。
3常用地漏性能測試結果分析
3.1水封高度測試分析
根據“地漏標準”第5.3.1條規定，有水封地漏的水封深度應不小于50mm。而經過市場調查，發現仍有很多水封地漏仍水封高度較小。本次實驗的三個有水封地漏，50DYZ-I型有水封地漏水封高度不合格，僅為35mm；50DYZ-I型有水封地漏塑料）和50DYZ-I型有水封地漏（高）水封高度合格，分別為50mm和70mm。
根據“地漏標準”第5.8條規定，有水封地漏在正常排水情況下，當排水管道負壓為（一400+10）Pa并持續lOs時，地漏中的水封剩余深度應不小于20mm。本次試驗中，地漏水封在遭受-400Pa負壓作用之后，只有原本水封高度不合格的50DYZ-I型有水封地漏剩余水封高度不合格，而50DYZ-I型有水封地漏塑料）和50DYZ-I型有水封地漏（高）剩余水封高度合格。
3.2地漏箅子測試分析
從地漏的外觀參數來看，7個樣品的可調節高度均達到要求，而箅子開口則有有兩個不合格，箅子開口過小會影響地漏的排水速度。箅子的孔徑或子L寬則有四個地漏不合格，易導致污染物不能隨水體排出，堵塞地漏，影響排水效果。
3.3排水流量測試分析
根據“地漏標準”第5.6條規定，規格為DN50用于地面排水的較小排水流量為1.0L／s）。測試的5種地漏中僅有50DWZ-I型防溢地漏符合要求，其余地漏排水流量偏小，維持在較低排放標準的50%—70%左右。
3.4自清能力測試分析
根據“地漏標準”第5.7條規定，當不可拆卸清洗時，有水封地漏自清能力應達到90%以上，當可拆卸清洗時，有水封地漏自清能力應達到80%以上。測試的幾種地漏，放于水封底部的尼龍球均被排出，自清能力均達到了100%。
4結論
本測試目的為工程應用中對地漏型式、性能的選擇提供參考依據，通過對市面上常用的7種常用地漏主要性能測試過程中，可以看出7種常用地漏多數項目測試不符合“地漏標準”的要求。水封深度、水封穩定性和排水流量這三項是地漏重要性能指標，在實驗測試的地漏樣品中，都存在不達地漏標準的項目。在排水流量方面，國家標準《地漏>GB／T27710-2011，dn50用于地面排水流量僅要求不小于0.4L/s，實測樣品均達標。50DWZ-I型機械翻板式地漏和50DWZ-I型防溢地漏包含機械密封的部件，而“地漏標準”中缺乏這一方面的性能檢測要求的內容，國標也是缺少檢測標準，而GB50015-2003（2009年版）建筑給水排水設計規范中則嚴禁采用活動機械密封代替水封，機械密封地漏不能單獨使用，作為水封的補充，能在一定程度上減緩水封靜態損失，加強密封安全性。在地漏的選擇上面，要充分考慮實際工程的情況，例如在排水量少的情況，選擇機械地漏配合存水彎，能夠延長水封保持時間，聯合密封更有保障。
除此之外，也要加強對銷售使用的地漏產品性能進行測試并且完善地漏產品性能檢測方法和檢測規則。
