1靜水封橫排防臭地漏設計的理論根據
靜水封橫排防臭地漏開創者劉靜洲先生從1992年初《給水排水》雜志中，趙世明先生題為“關于水封破壞的探討”（以下簡稱“探討”）一文了解到國內外專家們研究水封問題的方法、理論依據和有關數據后，將電子技術從復雜不穩電力網絡中取其支路進行降壓、整流、穩壓原理用于消除排水管網各種動能引起的地漏水封強烈波動中，從根本上消除了波動對水封的危害。這樣的地漏其水封長久地保持穩定，近乎靜止?fàn)顟B(tài)，故取名為靜水封橫排防臭地漏。
靜水封橫排防臭地漏突破了原設計理論，建議將我國技術規范中的地漏一詞改為“動水封地漏”。且有必要對于新面世的靜水封橫排防臭地漏做進一步的研究，以便在技術規范中作出新的規定，避免兩種不同設計依據的地漏相混淆。

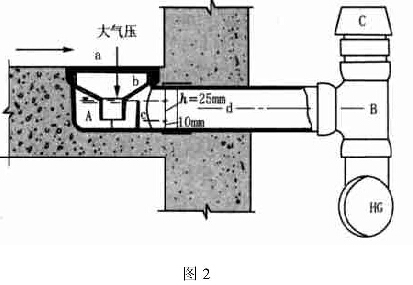

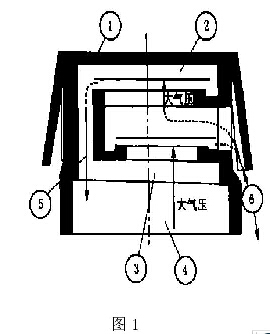

靜水封橫排防臭地漏在穩壓條件下工作，管網波動再?gòu)?qiáng)烈也會被穩壓元件消除。穩壓元件實際上是一個由管網動能自動啟閉的輕型穩壓閥，如圖1。圖1中①是穩壓閥殼體，其上部孔口裝有輕質閥片②，其下部孔口裝有下閥片③，閥殼下部管口直接套裝在地漏尾水支立管B的頂端C，見圖2。圖2中地漏殼體A接受地面排水，經篦蓋a至漏斗b而流入殼體，殼體設堰墻c將來水蓄高，并且與漏斗構成適當?shù)乃飧叨?，封鎖管網臭氣，隨著排水增多，溢流而出的水經橫管d流向尾水支立管B，其頂端裝有穩壓閥C，支立管下部接入橫管HG，橫管接受臉盆、浴缸、大便器排水較終流向管網主立管而入化糞池。
2穩壓閥的工作過程
穩壓閥的工作過程見圖1及圖2。當?shù)芈┪菜Я⒐蹷處出現負壓時，微量的負壓在閥的廊道⑤內發生，此時上閥片②的上下產生明顯的壓差，大氣壓立即將閥片頂起，通過廊道⑤進入尾水管B而及d，于是負壓消除，使水封前后壓力恢復平衡，水封靜止。每當?shù)芈┪菜艹霈F(xiàn)足以危害水封的正壓時，下閥片③受正壓頂起，正壓沿大氣通道經出入口⑥排出閥體，于是尾水管B及橫管d處正壓消除，水封前后壓力恢復平衡，水封靜止。
3靜水封的主要設計技術指標
3.1水封高度指標
由于水封受穩壓閥的作用，使大幅度的虹吸負壓與正向穿透壓力都得到消除，那么決定水封高度的因素只有蒸發損耗，根據“探討”一文介紹及國家規范取值，按2周（14天）的有效作用期取定，即蒸發深度為18mm，安全裕度為2mrri，在遵循國家規范和國際普遍采用值的前提下，筆者建議將靜水封加大安全裕度達到7mm，使水封深度不小于25mm更為安全合理，其原因見下述閥片啟動指標。
3.2閥片啟動指標
穩壓閥中有兩塊閥片，上閥片②是用以消除負壓對水封的危害，閥片越輕，負壓抽吸對水封損耗就越小，它的功能只是引入大氣，消除負壓，閥片輕沒有帶來任何壞的影響，因此其啟動指標按100～200mmH20/Cm2為宜，即負壓很過該值時啟動。下閥片③是擔負著消除正壓穿透以及保護室外環境質量的雙重任務，因此它不是越輕越好，雖然閥片越輕水封波動越小，但太輕則啟動頻繁，排出室外空間的廢氣越多，影響環境空氣質量越大，因此對下閥片③的要求是值得思考的問題。筆者認為：把水封的安全裕度加大到7mm，減少下閥片③啟動機會，使排放點環境空氣質量提高，絕不允許敞開閥口直接擴散，而是有節制地讓日后有個規范可循的要求，所以下閥片③的暫定標準為7mmH20/Cm2。正壓達到該值時，下閥片③立即啟動，消除正壓。因此下閥片啟動指標是由水封安全裕度決定的，同時以室外排放點環境質量作為參改指標，它不同于抽油煙機和空調設備盡可能地向室外大氣環境排放。
4靜水封橫排防臭地漏的優缺點
靜水封橫排防臭地漏是以前置水封結構為基礎，以穩壓閥來消除管網支路動能為技術手段的革新產品，其優點：過水?dāng)嗝娲?、能自?dòng)排凈地面積水，又能杜絕蚊、蠅、蟑螂等爬蟲在管中造窩繁殖，在穩壓閥的作用下保證水封質量的同時能減薄地漏垂直高度，令其適應于普通llOmm薄樓板內直接埋置，節省建筑投資，地漏不穿樓層，無滴漏、無管道清通損害和騷擾下層鄰居寧靜的生活環境，這是靜水封橫排防臭地漏的主要優點：靜水封橫排防臭地漏同其他橫排防臭地漏共同的缺點是：為了不穿樓層、不滴漏得把地漏埋置在樓板內按橫排設置，需要各專業之間密切配合，施工上要比穿樓板地漏預埋尺寸準確一些。靜水封橫排防臭地漏以穩壓閥為技術手段相對于動水封地漏有較多的長處，但也有其相應的缺點：即在正壓區內閥片啟動排除正壓，必須向室外排泄。如果設計技術要求排水立管必須設置在室內（如：為了防凍或美觀等）時，得把地漏接到一根專用的排水立管上，立管下面還需要經水封裝置（隔氣池）才能排入化糞池。
以上只是筆者的認識和體會，新一代產品靜水封橫排防臭地漏基本符合建筑排水系統的功能要求，盼同行們共同研究以期列入未來規范之中推廣應用。
5結束語
鑄鐵地漏已隨時代進步而消逝，管道塑料化已使得靜水封注塑橫排防臭地漏應運而生，并且改革得面目全新；可卸漏斗型水封裝置，揭開漏斗敞開堰墻和地漏橫管管口，使得排碴及清通工作得心應手，維護方便。21世紀的靜水封橫排防臭地漏在技術上將更加成熟和完善，地漏的橫管中心與篦蓋的配合高度將隨心所欲，管口尺寸既能適應公制膠管配置也能與英制膠管套接，適應性大大加強，技術性能十分優越。
